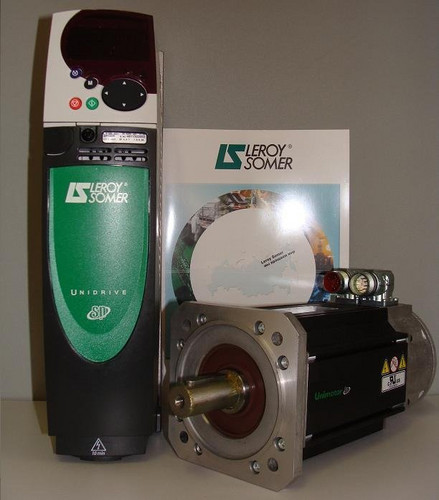

Синхронные серводвигатели Leroy Somer - Unimotor FM

Серводвигатели Unimotor FM являются универсальным инструментом для создания высокоэффективных систем позиционирования, применяемых в составе технологического оборудования. Конкурентная стоимость, высокая надежность, минимизация сервисного обслуживания, многофункциональность и полная совместимость с другим оборудованием концерна являлись основными принципами при проектировании сервомоторов. В настоящий момент компании Leroy-Somer и Control Techniques являются лидерами в области серводвигателей и сервоприводов, и готовы предложить комплектное решение на основе своего оборудования.

На протяжении десяти лет мы активно внедряем оборудование своих партнеров, мы используем его в машиностроении, станкостроении, робототехнике, металлургии… Комплектные решения на основе сервоприводов Digitax ST, преобразователей частоты Unidrive Sp, серворедукторов Dynabloc и серводвигателей Unimotor FM, HD позволяют нам минимизировать время запуска и отладки систем управления.

Технические характеристики синхронных электродвигателей Unimotor FM

• Номинальный момент: 0,72 – 136 Нм;
• Напряжение питания: 3-х фазное 220 В, 380 В;
• Рабочая скорость: 1500, 2000, 3000, 4000, 6000 об/мин;
• Габаритные размеры фланца: 55, 75, 95, 115, 142, 190, 215, 250 мм;
• Степень защиты: IP65;
• Типы датчиков обратной связи: резольвер, инкрементальный энкодер 1024, 2048, 4096 имп/оборот, индуктивный однооборотные и многооборотные SIN/COS энкодеры, оптические SIN/COS энокдеры;
• Опциональные возможности: специальные размеры вала и крепежного фланца, установка электромагнитного парковочного тормоза, соединительные силовые и контрольные кабели с разъемами.

Характеристики типоразмеров сервомоторов Unimotor FM

естественное охлаждение, напряжение питания 220 В

естественное охлаждение, напряжение питания 400 В

принудительное охлаждение, напряжение питания 400 В

Серводвигатели Unimotor FM, HD полностью совместимы с оборудованием CT / LS, могут быть укомплектованы серворедукторами Dynabloc, сервоприводами Digitax ST или электроприводами Unidrive SP, Unidrive M.

Примеры реализованных проектов на основе сервоприводов и серводвигателей Leroy Somer

Модернизация системы управления токарным станок Heid SDX-NCC 800/420
Главный электропривод: электродвигатель постоянного тока Leroy Somer LSK1604S 87,7 кВт 400В 3000об/мин., управление от тиристорного регулятора скорости DMV2342-350А (современный аналог Mentor MP350A4R);
Электроприводы подач: Серводвигатель Unimotor FM Leroy Somer 190U2C200BACAA 28,4 / 93,5 Нм 2000об/мин, управление от преобразователя частоты Unidrive SP 16T / SP2403 15 кВт, ENCODER PLUS.


Модернизация электроприводов крутильной машины
Приемное устройство: серводвигатель Control Techniques Unimotor FM 115U2B300AAAEA 6,6/26,4Нм, 3000об/мин управление от преобразователя частоты Unidrive SP 4,5T / SP1405 4 кВт.

Создание автоматизированного электропривода трубогибочного стана / трубогиба
Электропривод подачи трубы: асинхронные электродвигатель Leroy-Somer CPLS112M 0607 20,9кВт 1916 об/мин 380В 66,1Гц, управление от электропривода UNIDRIVE SP33T / SP3403 30 кВт;
Электропривод поворотного механизма: синхронный мотор-редуктор (редуктор Ot3433 i=95,4, 20об/мин, 1650Нм и серводвигатель Unimotor FM 142U2C200BACAA 18,4 / 59,4Нм, 2000об/мин), управление от преобразователя частоты Unidrive SP 8T / SP2401 7,5кВт;
Вспомогательные приводы подач: синхронный мотор-редуктор (высокоточный редуктор Dynabloc PJN1402 i=31,5, 66,7 об/мин, 291Нм и сервомотор Unimotor FM 142U2C201BACAA 14,6 / 59,4 Нм, 2000об/мин, оснащен электромагнитным тормозом), управление от электропривода Unidrive SP 8T / SP2401 7,5кВт;
Синхронный мотор-редуктор (высокоточный редуктор Dynabloc PJN1102 i=50, 40об/мин, 194Нм и электродвигатель на постоянных магнитах Control Techniques Unimotor HD 095U2B201BACAA 4 / 12,9Нм 2000об/мин, оснащен электромагнитным тормозом), управление от электропривода Unidrive SP 2,5T / SP1403 3,3кВт.
Мы поставляем следующую электротехническую продукцию Leroy Somer: электродвигатели постоянного тока LSK, TDC, приводы Mentor MP, DMV2322/DMV2342, асинхронные электродвигатели CPLS, LSMV, FLS, PLS, LSES, FLSD, частотные преобразователи Unidrive SP, Digidrive SK, Powerdrive MD, Proxidrive, мотор-редукторы Compabloc,Multibloc, Orthobloc, серводвигатели Unimotor FM, Unimotor HD, сервоприводы Digitax ST, серворедукторы Dynabloc.



По вопросу подбора и получения консультаций просим Вас обращаться к нашим инженерам по тел.: +7(800) 333-47-37
