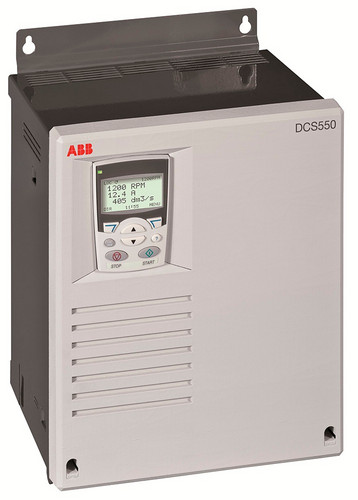

Приводы постоянного тока ABB - DCS550

Поколение цифровых тиристорных электроприводов постоянного тока DCS550, пришедшее на смену электроприводам серии DCS400 - новое решение компании ABB в области управления электромашинами постоянного тока. Производителю удалось создать привод, который подходит как системным интеграторам, OEM-производителям технологического оборудования, так пользователям, которым единожды предстоит собственными силами осуществить модернизацию ранее эксплуатируемого аналогового электропривода.

При проектировании нового поколения компании АББ большое внимание уделило надежности, были устранены «болезни» привода DCS400 - полностью развязаны между собой силовые элементы и платы управления, применен независимый тиристорный модуль возбуждения с возможность отключения программно, отсутствует прямой контакт потока охлаждающего воздуха с электроникой.

Базовая конфигурация цифровых приводов постоянного тока DCS550

• DCS550-S02 – реверсивный электропривод с возможностью рекуперации;
• DCS550-S01 – нереверсивный электропривод;
• Номинальный выходной ток якоря: 20 - 1000 А;
• Номинальное входное напряжение питания: 220 В - 525 В ±10%;
• Номинальный ток цепи возбуждения: размер F1 - 12 А, размер F2 -18 А, размер F3 - 25 А, размер F4 - 40 А;

Конфигурация входов/выходов электроприводов постоянного тока

• 4 аналоговых 15-битных знаковых входов (AI1 - задание выходной скорости ± 10В; AI2-AI4 -программируемые);
• 3 аналоговых 11-битных знаковых выходов (AO3 (I act) – величина выходного тока привода ± 10В, IO1,IO2 - программируемые);
• 8 цифровых входов 24В DC (DI1-DI4 – программируемые входы, DI5 – E Stop аварийное отключение, DI6 – Reset сброс, DI7 – готовность к работе, DI8 – включение),
• 5 цифровых конфигурируемых выходов 24В DC (макс. 30В) 100мА;
• Вход подключение датчика PTC для контроля температуры электродвигателя;
• Входы для подключения тахогенератора, энкодера TTL / HTL;
• 2 разъема для подключения модулей расширений входов/выходов;
• Встроенное программное обеспечение: 16 свободно программируемых функциональных блоков; Свободно используемый ПИД-регулятор; 10 предварительно запрограммированных макросов для быстрого ввода в эксплуатацию; 4 предварительно запрограммированных макроса winder/намотчика;

Дополнительное оборудование

• RAIO модуль расширения аналоговых входов/выходов - 2 аналоговые входа, 2 аналоговых выхода;
• RDIO модуль расширения цифровых входов/выходов RDIO - 3 цифровых входа и 2 цифровых выхода;
• Модули цифровых протоколов Feldbus: RCAN-01 CANopen, RCNA-01 ControlNet, RDNA-01 DeviceNet, RMBA-01 Modbus (RTU), RPBA-01 Profibus.

Номинальные характеристики цифровых приводов постоянного тока ABB серии DCS550

Входное напряжение питания электропривода 3x220-525В 50Гц

Ia – номинальный выходной ток привода, Iexc – номинальный ток цепи возбуждения, Pn – номинальная мощность электропривода.

Цифровые электроприводы постоянного тока ABB DCS550

Компания АВВ за годы своей деятельности заслужила высокую репутацию и уважение многочисленных клиентов. Это бесспорный лидер на рынке электроэнергетики и автоматизированных технологий. История фирмы началась еще 120 лет назад, хотя современное имя компания получила лишь в 1988 году. Результатом деятельности ее сотрудников стал длиннейший список созданных и запатентованных инноваций, востребованных и применяемых повсеместно во всех уголках мира.

Сегодня компания производит генераторы, двигатели, электроприводы АВВ и другую подобную продукцию.

Привод постоянного тока ABB DCS550: описание продукции

Каждая плата управления и все рабочие элементы получили новую, усовершенствованную изоляцию, что позволяет им избежать контакта с воздушными потоками, пылевыми частицами и другими агрессорами окружающей среды. Благодаря полностью переработанной конструкции устройств, электроприводы АВВ способны работать в самых сложных условиях: в загрязненных, запыленных помещениях, на улице и т.д.

Теперь модернизация оборудования возможна без каких-либо дополнительных затрат (как времени, так и финансов), ведь все современные приводы легко заменяют любые устройства более раннего года выпуска. В стандартной комплектации имеется универсальная, интуитивно понятная панель управления и соблюдены условия для работы с двигателями постоянного тока любых типов, конфигураций. Ко всему прочему, регулятор постоянного тока DCS550 доступен к совмещению с программами Drive Window Light, Drive Window LightAP и др.

Технические характеристики

Оборудование имеет 7 аналоговых и 8 цифровых входов для подключения дополнительных устройств.

Номинальным током якоря считается показатель от 20 до 1000 А, а номинальным напряжением – 220/525В±10%.

Улучшенная система защиты позволяет безопасно эксплуатировать электроприводы в абсолютно любых условиях, в том числе при постоянных повышенных нагрузках или в условиях воздействия агрессивной среды.

Сфера применения

Привод постоянного тока DCS550 был разработан для удовлетворения требований установок с высокими динамическими показателями и перегрузочными способностями, малыми габаритами и простым управлением. Это могут быть:

• экструдер;
• центрифуга;
• печатный станок;
• пресс;
• изоляционная установка;
• станки и т.д.
