| Номинальное напряжение | 12 - 480 В в стандарте, 12 - 690 В для версии с повышенными значениями (HV) |
| Мощность | 75 - 2180 кВт |
| Тип | реверсивный / нереверсивный |
| Управление | ЖК панель |
| Перегрузка | 150 % (стандарт) и 250 % (HD версия) на протяжении 25 сек. |

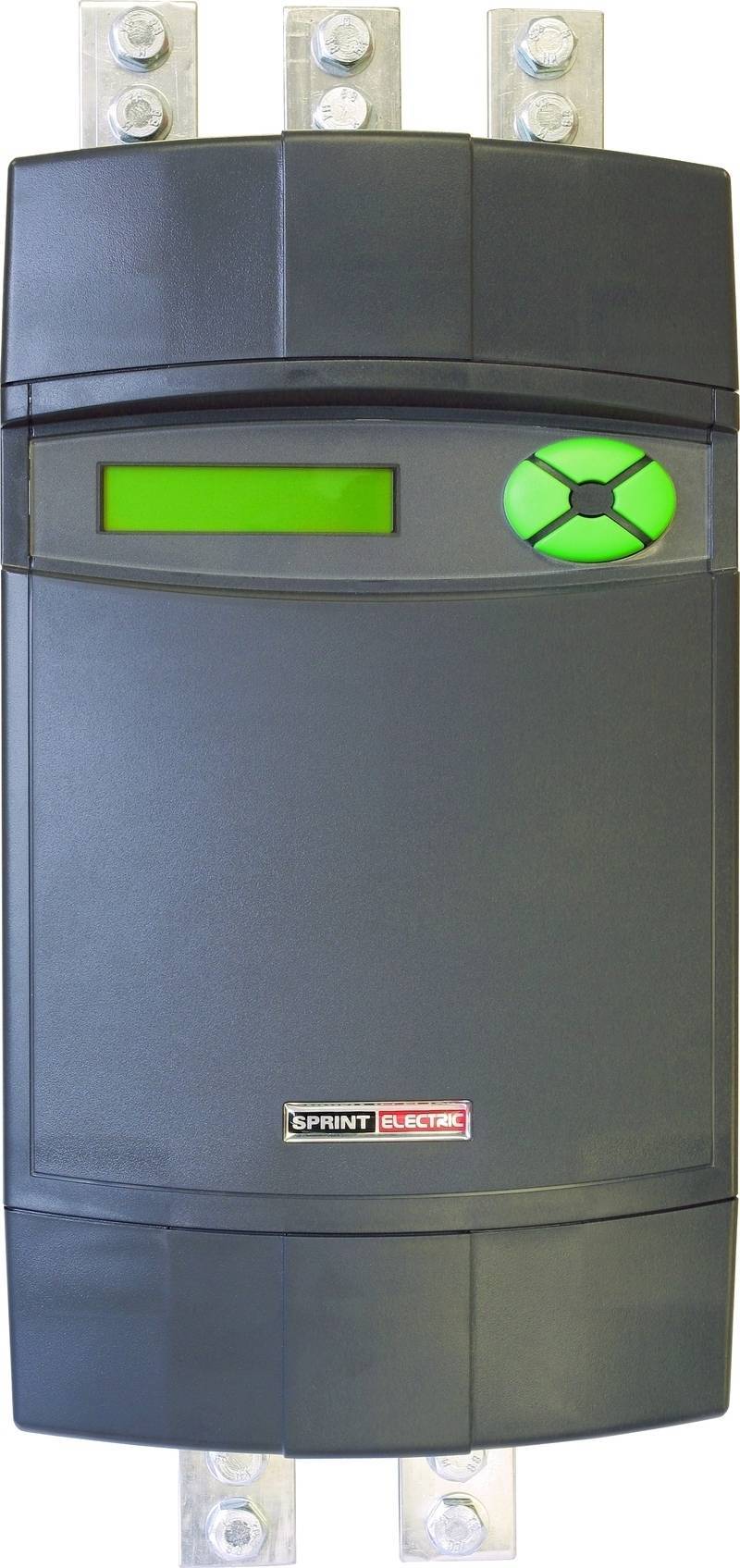

Модельная линейка от мирового производителя электроприводов Sprint Electric пополнилась с 2010 года новой ветвью продуктов под маркировкой JL / JLX, это цифровые приводы переменного тока для управления работой двигателей с фазным типом ротора. Данная модель компакта в размерах, оснащена программным обеспечением и функционалом как и топовая модель PL / X Digital DC, производной которой она и является.
Режимы управления 2-x и 4-x квадрантные в версии X, три типоразмера (2, 4 и 5), диапазоны номинального тока от 100 до 1680 А, напряжение до 690 В. Интерфейс для отслеживания рабочих параметров привода расположен на лицевой панели, состоит из экрана и четырех кнопок для ввода данных, с подсветкой. Альтернативой для осуществления настройки служит программное обеспечение PL Pilot с очень удобным и наглядным управлением. Благодаря практичной архитектуре, гибкости в подключении и поддержке множества сетевых протоколов процесс интеграции прост и не займет много времени. Конструкция всех модификаций имеют высокоточные трехфазные клеммы питания в стандартном верхнем расположении, и с подключением двигателя в нижней части блока.
Сферы применения данной модели достаточно разнообразны: металлургия, бумажная и пластиковая промышленность, особенно популярность данный привод получил в работе с крановым оборудованием (для операций подъема, поворота и транспортировки).
|
Модель электропривода |
Мощность при 415 В AC кВт |
Мощность при 690 В AC кВт |
Выходной ток, А |
Линейный реактор |
Габариты ш х в х г мм |
|
JL130 / JLX130 |
75 |
- |
130 |
LR270 |
216 х 378 х 218 |
|
JL170 / JLX170 |
100 |
- |
170 |
LR270 |
|
|
JL220 / JLX220 |
130 |
- |
220 |
LR270 |
|
|
JL270 / JLX270 |
160 |
- |
270 |
LR330 |
|
|
JL370 / JLX370 |
215 |
350 |
370 |
LR430 |
253 х 700 х 350 |
|
JL450 / JLX450 |
260 |
430 |
450 |
LR530 |
|
|
JL530 / JLX530 |
310 |
510 |
530 |
LR650 |
|
|
JL615 / JLX615 |
360 |
590 |
615 |
LR750 |
|
|
JL700 / JLX700 |
405 |
670 |
700 |
LR850 |
|
|
JL780 / JLX780 |
450 |
750 |
780 |
LR950 |
|
|
JL860 / JLX860 |
500 |
820 |
860 |
LR1050 |
506 х 700 х 350 |
|
JL1025 / JLX1025 |
595 |
980 |
1025 |
LR1250 |
|
|
JL1190 / JLX1190 |
690 |
1140 |
1190 |
LR1450 |
|
|
JL1350 / JLX1350 |
785 |
1290 |
1350 |
LR1650 |
|
|
JL1520 / JLX1520 |
880 |
1460 |
1520 |
LR1850 |
|
|
JL1680 / JLX1680 |
975 |
1600 |
1680 |
LR2050 |
|
Модель электропривода |
Мощность при 415 В AC кВт |
Мощность при 690 В AC кВт |
Выходной ток, А |
Линейный реактор |
Габариты ш х в х г мм |
|
JLHD75 / JLXHD75 |
45 |
- |
75 |
LR270 |
216 х 378 х 218 |
|
JLHD100 / JLXHD100 |
60 |
- |
100 |
LR270 |
|
|
JLHD130 / JLXHD130 |
75 |
- |
130 |
LR270 |
|
|
JLHD160 / JLXHD160 |
95 |
- |
160 |
LR330 |
|
|
JLHD220 / JLXHD220 |
130 |
210 |
220 |
LR430 |
253 х 700 х 350 |
|
JLHD270 / JLXHD270 |
160 |
260 |
270 |
LR530 |
|
|
JLHD320 / JLXHD320 |
190 |
310 |
320 |
LR650 |
|
|
JLHD370 / JLXHD370 |
215 |
350 |
370 |
LR750 |
|
|
JLHD420 / JLXHD420 |
245 |
405 |
420 |
LR850 |
|
|
JLHD470 / JLXHD470 |
270 |
450 |
470 |
LR950 |
|
|
JLHD520 / JLXHD520 |
300 |
490 |
520 |
LR1050 |
506 х 700 х 350 |
|
JLHD615 / JLXHD615 |
360 |
590 |
615 |
LR1250 |
|
|
JLHD715 / JLXHD715 |
415 |
680 |
715 |
LR1450 |
|
|
JLHD815 / JLXHD815 |
475 |
780 |
815 |
LR1650 |
|
|
JLHD910 / JLXHD910 |
530 |
870 |
910 |
LR1850 |
|
|
JLHD1010 / JLXHD1010 |
585 |
960 |
1010 |
LR2050 |
Купить привода переменного тока от Sprint Electric серии JL/JLX, узнать цену или более подробную информацию о данной категории товаров Вы можете, обратившись к нашим специалистам.
